探秘 IGBT 模塊：電力電子領域的重要元件

從新能源汽車穿梭街頭，到高鐵風馳電掣般駛過，再到工廠里精密設備的穩定運行，其背后都有 IGBT 模塊的 “身影”。這一元件究竟憑借何種特質，成為電力轉換與控制的關鍵？

2025-07-28 09:00:00溫州瑞健電氣有限公司52

在現代電力電子技術的舞臺上，IGBT 模塊堪稱重要主角。從新能源汽車穿梭街頭，到高鐵風馳電掣般駛過，再到工廠里精密設備的穩定運行，其背后都有 IGBT 模塊的 “身影”。這一元件究竟憑借何種特質，成為電力轉換與控制的關鍵？

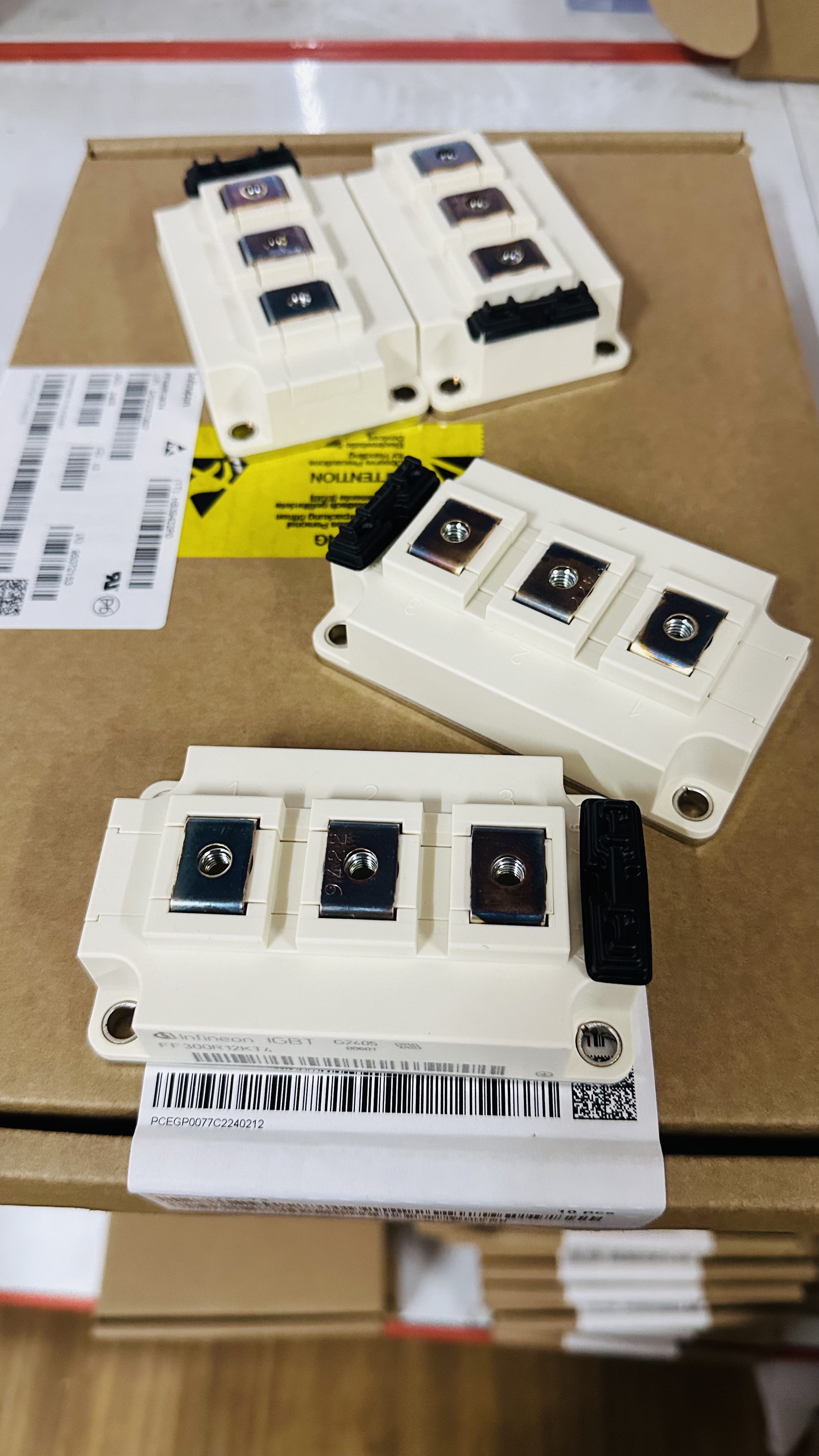

igbt模塊

IGBT，全稱為絕緣柵雙極型晶體管，它的誕生是半導體技術的一次巧妙融合 —— 將雙極型晶體管（BJT）與金屬 - 氧化物半導體場效應晶體管（MOSFET）的優勢合二為一。BJT 擅長處理大電流、低導通壓降，MOSFET 則以驅動功率小、開關速度快著稱，兩者結合后的 IGBT 模塊，兼具兩者之長。從內部構造來看，IGBT 模塊由多個 IGBT 芯片和續流二極管芯片組成，芯片間通過金屬鍵合線緊密相連，外部再通過引腳與電路系統對接。工作時，IGBT 模塊如同一個智能開關：當柵極施加正向電壓，電場驅動下形成導電溝道，電流順勢導通；柵極電壓消失，溝道閉合，電流隨即阻斷，實現對電路通斷的操控。

IGBT 模塊的特性優勢，使其在電力電子領域脫穎而出。它能承受高電壓、大電流，輕松應對各類大功率場景；開關速度快，可在高頻環境下穩定運行，像電磁爐、感應加熱設備的高頻電流轉換，就依賴于此。同時，IGBT 模塊導通時的能量損耗低，極大提升了系統能效。此外，面對高低溫環境波動、復雜電磁干擾，它依然能保持性能穩定，確保電力系統可靠運行。

在實際應用中，IGBT 模塊的身影遍布多個領域。新能源汽車領域，它是整車動力的 “心臟”：在電機驅動系統里，將電池直流電轉換為交流電驅動電機運轉；在能量回收系統中，把車輛制動時的動能轉化為電能回充電池，有效延長續航。軌道交通領域，高鐵和地鐵的牽引變流系統，依靠 IGBT 模塊將高壓交流電轉化為適配電機的可變頻率電流，實現列車平穩啟動、準確調速與安全制動。在智能電網，IGBT 模塊如同電網的 “調節器”，既能調節輸電電壓、穩定頻率，又能高效實現可再生能源發電的并網控制。工業領域，從紡織機械的電機調速，到電焊機的準確焊接，再到感應加熱設備的高效控溫，都離不開 IGBT 模塊的精確控制。

隨著科技發展，IGBT 模塊也在不斷進化。性能提升方面，研究人員聚焦于新材料與新工藝。例如，碳化硅（SiC）和氮化鎵（GaN）等寬禁帶半導體材料的應用，讓 IGBT 模塊能承受更高電壓、實現更低損耗。在發展方向上，集成化與智能化成為趨勢。未來，更多功能電路、保護電路將被集成到模塊內部，減少外部元件依賴，提升系統緊湊性；同時，借助傳感器與智能算法，IGBT 模塊可實時監測溫度、電流等參數，實現故障預警與自我保護，讓電力系統運行更安全。

IGBT 模塊以其獨特的結構設計、出色的性能表現和廣泛的應用場景，成為電力電子領域不可或缺的關鍵元件。隨著技術的持續創新，它將不斷突破性能極限，為新能源、智能制造等產業發展注入強勁動力，在未來的科技浪潮中繼續書寫輝煌。
